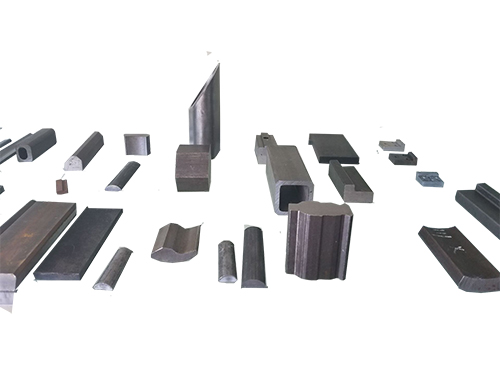

在嘗試過智能設備的方便與快捷以后，很少有人愿意再去使用以前的老辦法或者進行繁雜的人工測量。我們都知道冷拉型鋼生產中開卷機上卷一般都由鋼卷小車自動完成，這期間需要完成鋼卷寬度和卷徑的自動測量，其中鋼卷寬度測量結果作為鋼卷在開卷機芯軸水平方向?qū)χ械囊罁?jù);卷徑的測量結果用于確保在垂直方向鋼卷與芯軸同心，因此需要盡可能提高控制系統測寬的準確性。這時候，就需要用到鋼板測寬儀了。

鋼板測寬儀測量原理：

2個發射鏡頭內設置有LED點光源，點光源發出的光通過透鏡變成平行光束分別射向2個接收鏡頭。通過接收鏡頭內的透鏡使平行光束在光電轉換元件CCD芯片上成像(注：一個發射鏡頭和一個接收鏡頭組成一組光電測頭)。當被測物通過2束平行光構成的視場時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。

經過對光電轉換元件發出的電信號處理和計算可以得出L1、L2所對應的尺寸B1、B2，B1加B2再加上兩個鏡頭之間的凈間距C即可得出被測物的寬度尺寸A。

測寬儀可選配控制柜、工控機、顯示器及測量軟件，增加工控機和測量軟件后系統將增加下列功能：

(1)數據存儲功能。可將測量數據存儲到系統硬盤上，存儲時間大于1年。

(2)歷史數據查詢及打印輸出功能。可查詢歷史數據，并可將歷史數據轉換成Excel格式查看或打印輸出。

(3)曲線擬合功能。可擬合寬度數據的波動曲線，便于掌握被測物的寬度尺寸變化趨勢。

測寬儀的測量精度在0.05mmm以內，可以通過標準量塊進行校準，是高精度的在線寬度檢測設備，將其安裝于冷軋板材的生產線上，實時檢測寬度值，確保寬度的尺寸精度，在測量數據超差時，也可實時報警，并且可以進行數據傳輸，將數據傳輸?shù)娇刂葡到y(tǒng)上，確保在規定的范圍內卷取冷軋帶鋼及在規定范圍內生產。

冷軋測寬儀還可以安裝于帶鋼的生產線中，進行實時寬度值的檢測，確保生產中的帶鋼在規定尺寸內生產，實時檢測并將數據傳輸于控制系統，確保鋼板的生產質量，除了可測量冷軋板材寬度，對熱軋板材同樣適用。雙向測寬儀可以檢測寬度值及直徑值，是從兩個方向上進行檢測的設備，一個方向檢測寬度值，另一個方向檢測直徑值，同樣是高精度的在線測量系統，如果對寬厚板材檢測，則可以實現同時檢測寬度及厚度尺寸，為檢測帶來便利。

鋼板測寬儀可以實現以下功能，實時寬度值，寬度變化波動曲線等，每個測量量程可生成完整的測量報告，報告可在工控機內存儲，存儲時間大于一年。可查詢某一次的檢測結果。測量誤差過大時可自動或手動校準。切換型號后自動選擇合適的測頭測量。

今天的分享到此告一段落了。鋼板測寬儀適用于冷拉型鋼廠家的寬度在線檢測當中，實現高精度的在線檢測，為板材的寬度監測實時提醒，提供了重要的保障。測寬儀應用于實時在線檢測當中，每秒500個數據的在線檢測，寬度值的數據存儲，是被廣泛應用于板材寬度檢測當中的設備。看完本篇文章對冷軋板材的測量你有什么想法或者建議，盡管在文章下方留言，小編定竭盡所能與大家交流共享信息和經驗。
